mikroaaltouuni aaltoputken kiertoliitokset

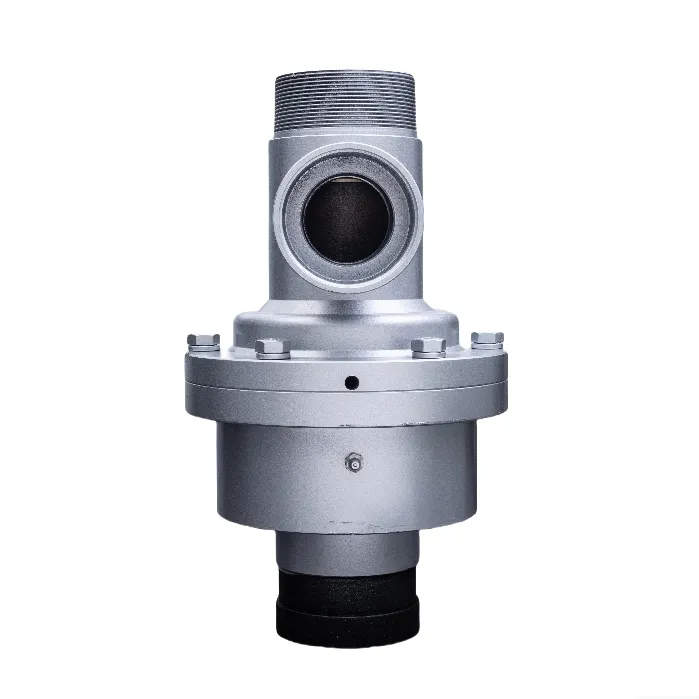

Mikroaalto -aaltoputken kiertoyhteys on radiotaajuuslaite, jonka avulla mikroaaltosignaalit voidaan lähettää kahden aaltojohdon välillä, jotka voivat pyöriä suhteessa toisiinsa. Sitä käytetään yleisesti tutkaantenneissa, satelliittiviestintäjärjestelmissä ja muissa skenaarioissa, joissa antennin on kiertävä samalla kun ylläpidetään korkeataajuista signaalin siirtoa.

Edut

1. Matala lisäyshäviö
Mikroaaltouuni -aaltoputken kiertoliitokset tuovat tietyn määrän energiahäviötä signaalin lähetyksen aikana. Järjestelmän yleisen siirtotehokkuuden varmistamiseksi optimoimme aaltojohtorakenteen ja kosketusmateriaalit nivelen sisällä suunnittelussa siten, että insertion menetystä ohjataan alle tai yhtä suureksi kuin 0,2 dB tyypillisellä käyttötaajuuskaistolla (kuten X-kaista 8,2–12,4 GHz tai KU-kaistainen 12,4–18 GHz).

2. Pieni heijastunut signaali
Pysyvä aaltosuhde (VSWR) heijastaa impedanssin sovitusastetta laitteen ja muiden järjestelmän komponenttien välillä. Hyvä sovitus voi vähentää merkittävästi signaalin heijastusta ja parantaa järjestelmän vakautta. Yrityksemme tuottamien kiertoliitosten seisova aaltosuhdetta hallitaan pienemmällä tai yhtä suuri kuin 1,15: 1 keskitaajuudella, mikä tarkoittaa, että suurin osa syöttötehosta siirretään tehokkaasti ja vain hyvin pieni osa tehosta heijastuu takaisin lähdepäähän.

3. Korkea pyörimistarkkuus ja toiminnan vakaus
Mikroaaltouuni -aaltojohtovelvojen on ylläpidettävä vakaa sähköinen suorituskyky pyörimisliikkeen aikana. Käytämme tarkkuuden koneistustekniikkaa ja korkean suorituskyvyn liikkuvia laakerijärjestelmiä pyörimiskoaksiaalisuusvirheen hallitsemiseksi alueella<0.05 mm. This accuracy enables smooth operation during continuous 360° rotation or ±180° reciprocating rotation, avoiding mechanical jamming or poor electrical contact.

4. laajakaistan peittämiskyky
Mikroaaltojärjestelmien sovellusskenaariot ovat monipuolisia, mikä asettaa korkeammat vaatimukset toimintataajuuden kattavuuteen. Aaltojohto-kiertoyhteydet tarjoamme S-kaistalta (2–4 GHz) KA-kaistalle (26,5–40 GHz), tukevat yksikanavaista tai monikanavaista rakenteen suunnittelua ja saavuttavat erilaisia matalataajuisen viestinnän käyttöä suurten taajuuden tutkan havaitsemiseen.
